首先第一點，我們需要將檢測的內容以及初步運用的算法進行分析，下面給大家舉例：

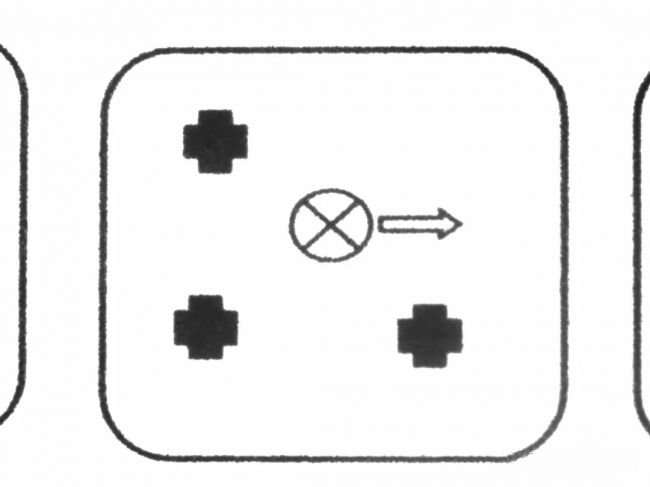

圖1-1

圖1-2

圖1-3

圖1-4

圖1-5

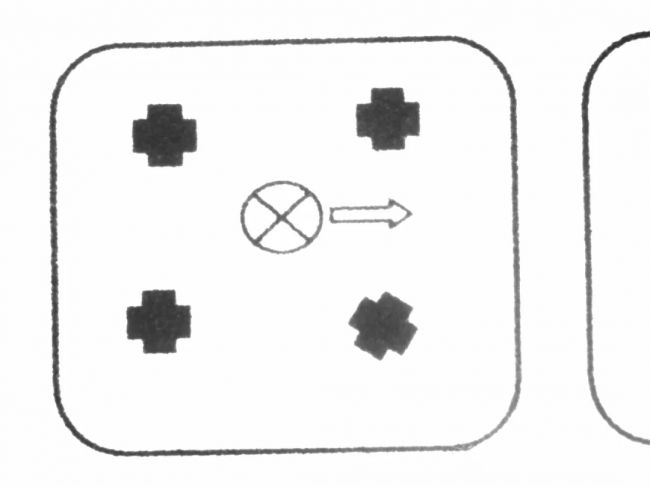

圖1-3：特征區域角度偏移

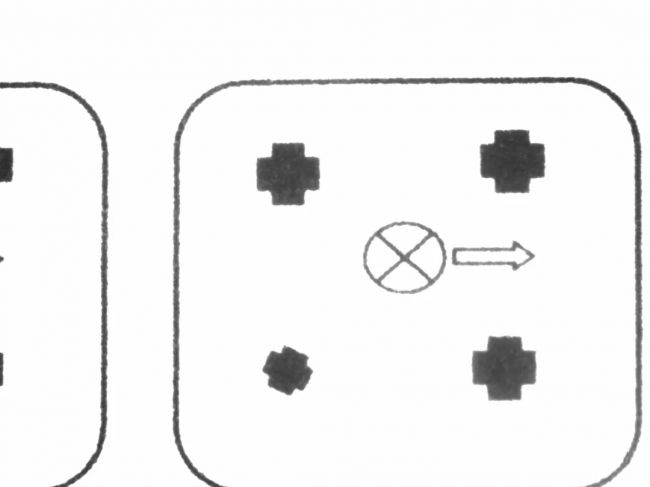

圖1-4：特征區域面積較小存同時在角度偏移角度

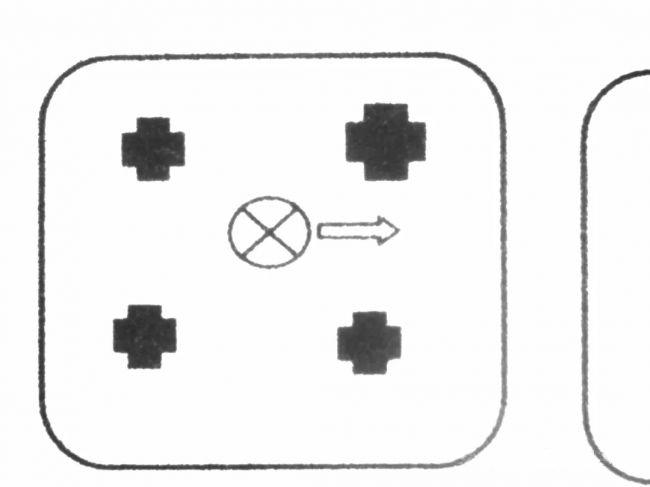

圖1-5：特征區域面積較大

根據檢測需求，我們可利用圖像中間區域的特征部分作為定位目標建立坐標系，利用模板匹配進行4個特征區域的有無，角度，面積過大或過小等缺陷檢測，下面進行步驟解析：

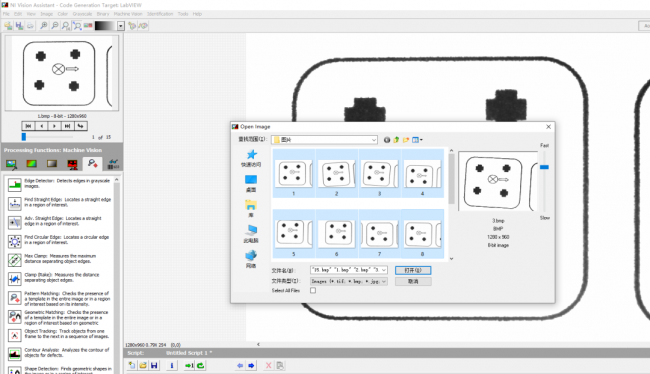

1.將我們所采集到的仿真圖像導入視覺助手中

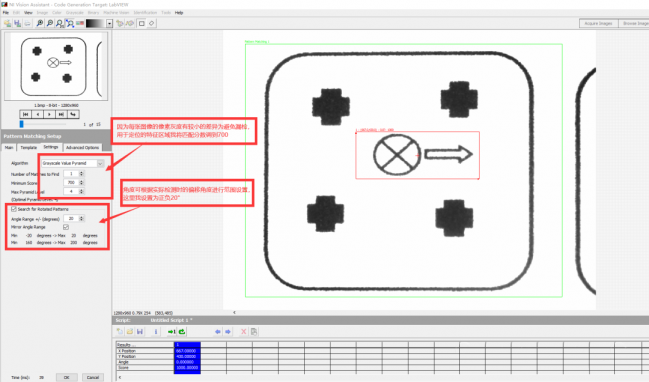

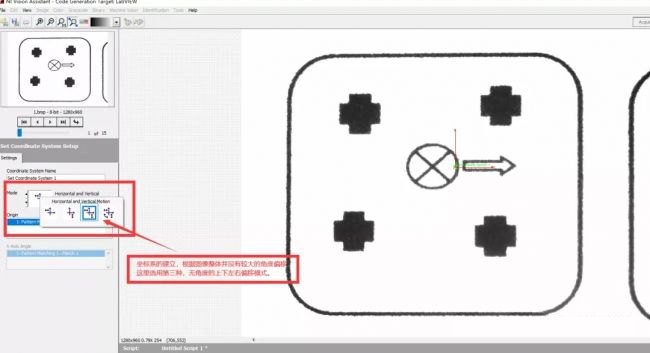

2.利用中間特征區域進行模板匹配并建立基準坐標系

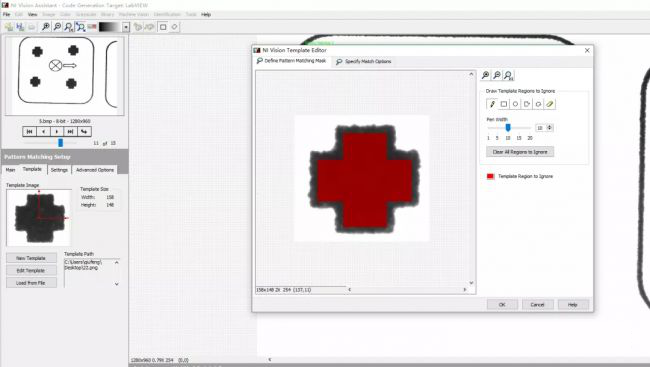

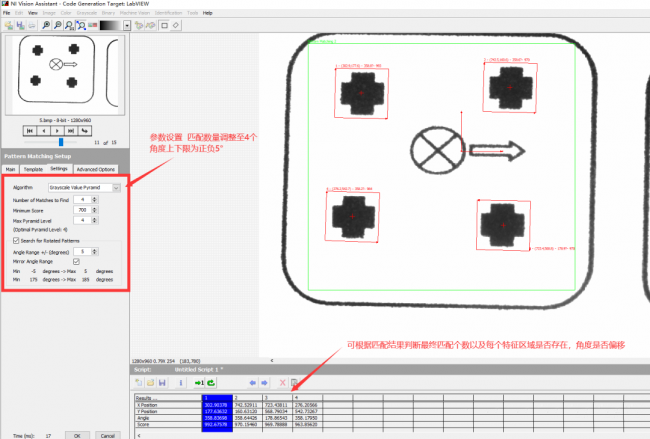

3.為4個特征區域建立模板，因?yàn)闄z測需求中存在角度缺陷，我們將模板中間區域屏蔽，使邊緣區域權重放大從而得到相應的匹配角度，匹配時的偏移角度上下限設置為合格范圍正負5度即可。

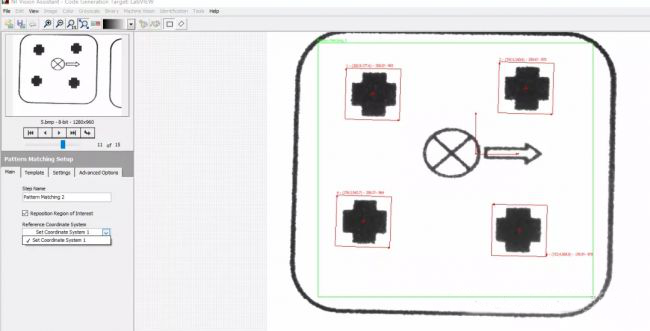

選擇坐標檢測ROI跟隨中心坐標進行仿射變化。

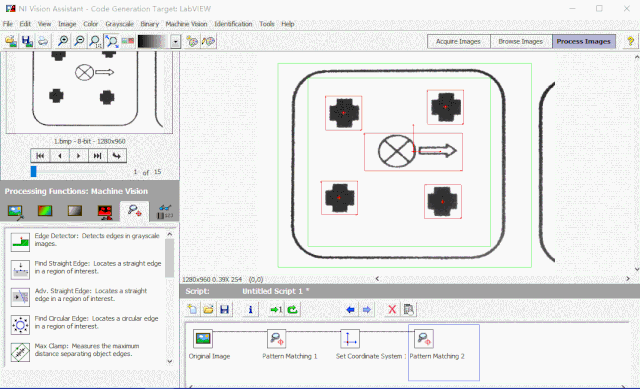

下面來看最終運行效果：
