一：檢測內容及要求

檢測工件面積：?寬17mm*高6mm的圓環橡膠圈檢測

檢測內容

1:底面檢測表面臟污及缺口

2:側面45度檢測表面臟污

3:側面45度檢測表面臟污

4:側面45度檢測表面臟污

5:頂部檢測表面臟污及缺口

注明：以上檢測項目，均需要在影像下清晰可見才能檢測。

檢測效率：每分鐘檢測數量180-300件(根據樣件送料速度)。

分工段進行：按照檢測內容細分檢測步驟。

二： 設備組成及主要機構

整體構成：尺寸：? 900*800*1850? mm

1:INTvision視覺檢測軟件

2:工業電腦

3:顯示器?? 19寸

4:工業相機: 5套, 兩套70*70背光，兩套環形白光

5:工業鏡頭: 5套FA工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:進料設備(皮帶送料、皮帶下料)。

三：1 底面檢測方式

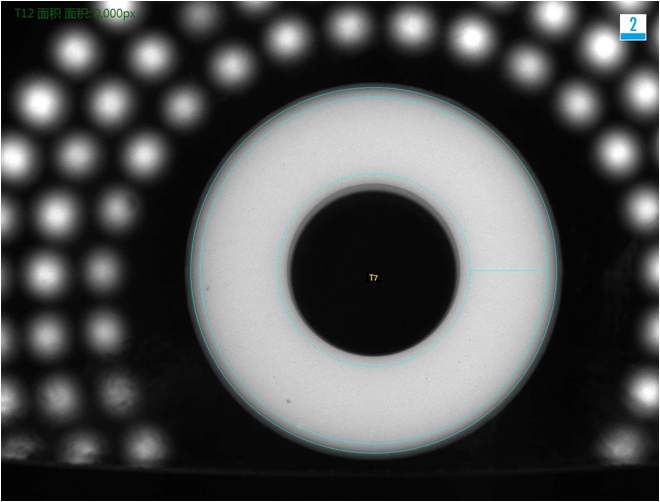

底面檢測良品分析圖:OK

三：1 底面檢測方式

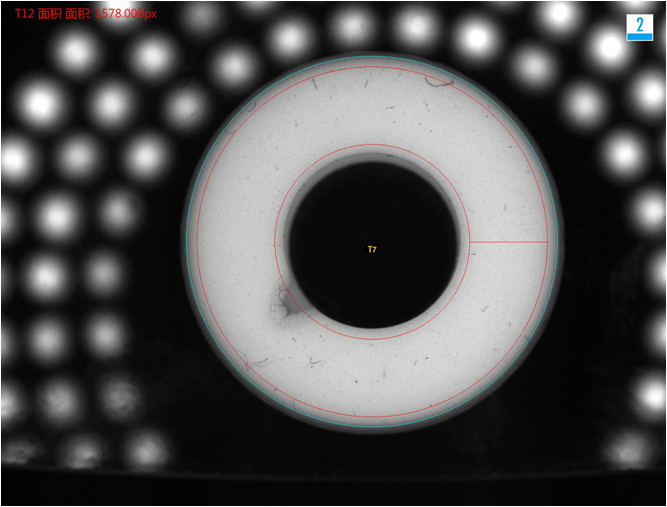

底面檢測缺口不良分析圖:NG

三：2 側面45度檢測方式

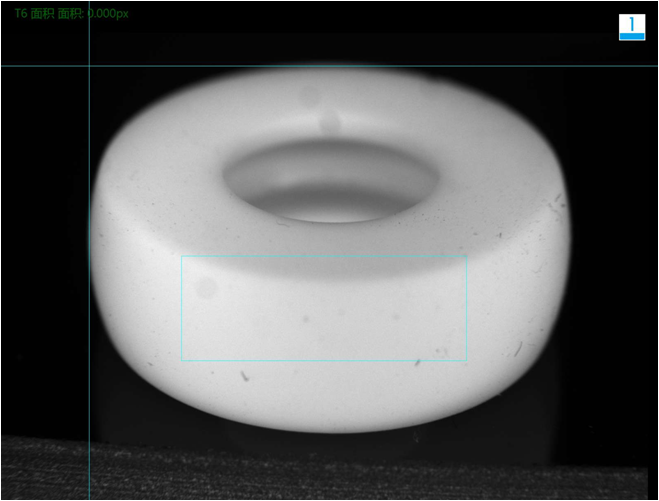

側面45度檢測良品分析圖:OK

三：2 側面45度檢測方式

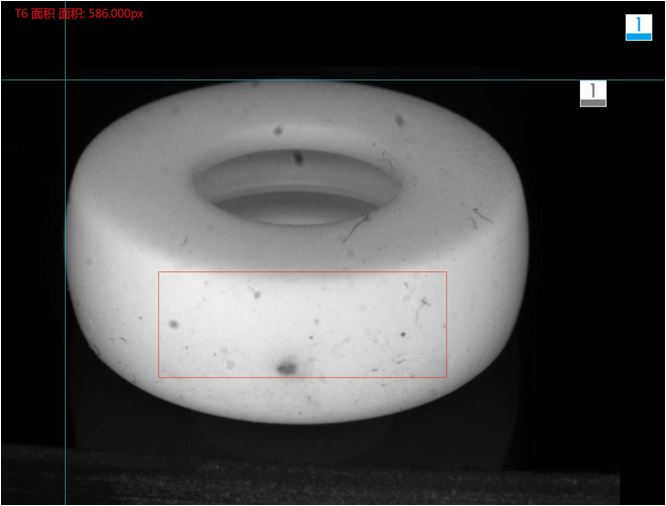

側面45度檢測輕微不良分析圖:NG

三：3 側面45度檢測方式

側面45度檢測良品分析圖:OK

三：3 側面45度檢測方式

側面45度檢測輕微不良分析圖:NG

三：4 側面45度檢測方式

側面45度檢測良品分析圖:OK

三：4 側面45度檢測方式

側面45度檢測輕微不良分析圖:NG

三：5 頂部檢測方式

頂部檢測良品分析圖:OK

三：5 頂部檢測方式

頂部檢測缺口不良分析圖:NG

四.系統安裝要求:

設備放置的檢測空間:? 在流水線邊單獨安裝科宜達視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源： 交流220V，50Hz，? 耗電＜1KVA
