產品說明

機器視覺之模具監視器到底如何運用?一直以來模具行業都是既傳統又競爭激烈。有很多模具制造廠家都因為工期緊張，模具的缺陷檢測問題而干到苦惱。機器視覺檢測技術雖廣泛應用于工業，但是在模具制造的自動化缺陷檢測上，很少有人攻破難關。深圳盈泰德科技的研發人員研發一款模具監視器，能夠精準檢測模具生產過程中的表面缺陷。

視覺檢測廣泛應用于注塑與壓鑄生產行業，是利用圖像對比的原理來起到監視與保護模具的作用。 簡單的說，
模具監視器就是有工業PC、工業相機、鏡頭、光源，有IO信號觸發實現抓拍、圖片保存在電腦里面，生產過程中，每次都在固定的時間在拍圖片與電腦里面保存的圖像圖像減法，圖像差別大過設定的參數就會報警。

由此可見，模具監視保護器就像一個人工智能電子眼在注塑機旁邊實時監視生產產品質量和保護模具。

鑄造模具的缺陷在線檢測，是指安裝在沖床或者模具周邊的輔助檢測設備，能夠在第一時間檢測模具的表面缺陷，以判斷是否達標，為下一輪生產做準備。

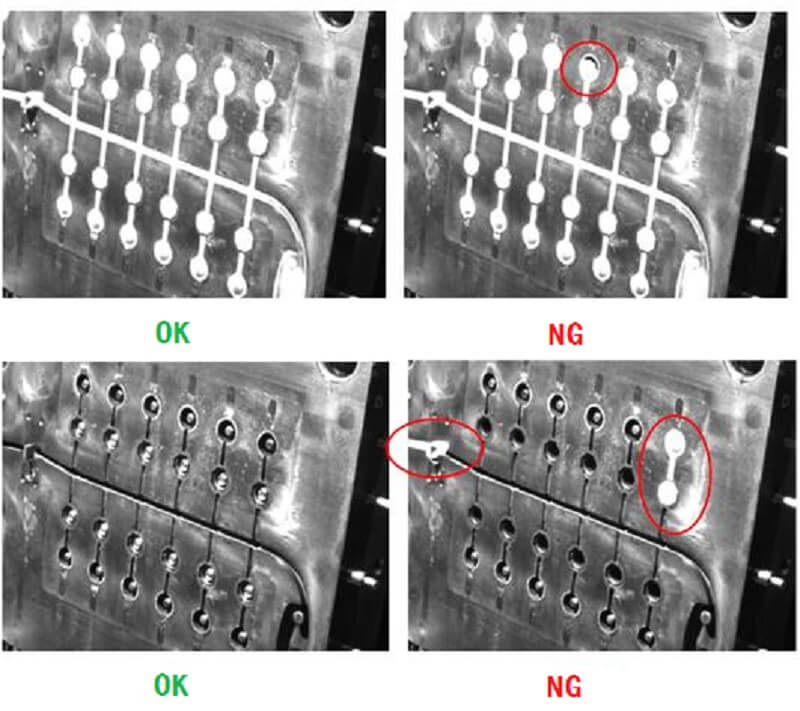

某結構件鑄造企業，在實際生產過程中，用于鑄造結構件的模具在產品脫模后，可能會產生殘渣留存在模具表面上，如果直接將該模具用于新一輪的生產，會造成下一輪產品的表面缺陷，影響合格率。采用人工的方式檢驗，因鑄造環境溫度較高(模具周邊溫度70℃，環境溫度可達50-60℃)，對于檢驗操作人員是一項考驗，且檢驗效率低、勞動強度大，造成人員流失率高，不利于鑄造生產的現代化發展。盈泰德科技結合多年來機械視覺及設備可靠性防護方面的應用，提出了一種可行的解決方案。

模具監視器的用途：

1. 用于成型品留定模檢

2. 當有成型品留定模時，會在動模側形成空穴，這空穴會被模具保護器覺察并報警。

3. 用于插件放置檢測

當成型中有插件需要放置時，模具保護器會自動檢測插件數量及位置是否正確。

4. 用于頂針或鑲件斷裂檢測

頂桿或細小的鑲件折斷會對模具造成損傷或造成大的批次不良，模具保護器能洞察這一切，并能立即阻止合模，馬上報警。

5. 用于滑塊在位情況檢測

開模后檢查滑塊是否回位，合模前檢查滑塊有無在位。

6. 用于填充不足的檢測

填充不足現象發生時，會改變產品的形狀或表面光澤。

7. 用于毛邊的檢測

有毛邊出現時，產品的范圍會變大。

8. 用于落下不良檢測

頂出以后，仍有產品未脫落，這時合模是比較危險的，貴重的模具。

9. 用于減少不必要的頂出次

有些注塑機有再次頂出功能，模具保護器能配合注塑機的這一功能，來減少頂出次數。我們可以把頂出次數設定為單次或兩次(本應該設定為更多次)經過頂出以后仍有未脫落的產品時，模具保護器會發出再次頂出指令，直至完全脫落再進行下一動作。

10. 用于生產線或組裝線

可以完成部件的識別、選別或糾錯任務，幫您實現自動化生產。

11.用于品質管理

可以把各個產品的標準樣板存檔，保存在控制器里，質檢員可以時時地或者不定期地把現產品與樣板比對，能及時地發現不良品。
